Onboarding de switches Extreme

Este artigo apresenta instruções passo a passo para a realização do processo de onboarding dos switches de acesso das unidades universitárias da UNESP.

(MÉTODO PREFERENCIAL) Instalação via ZTP+

Retire o switch e todos os acessórios da caixa e confira se está faltando algum cabo ou acessório, conecte a última porta do switch a qualquer porta da rede da Unidade.

Inicialmente, configure apenas Vlan a ser usada pelo VXLAN taggeada (na maior parte das unidades é a VLAN 25) na porta do switch que irá conectar o novo switch Extreme, como no exemplo abaixo:

A partir dessa conexão, o Switch procurará o Site Engine a fim de iniciar sua configuração. Após o provisionamento, será necessário adicionar as demais vlans taggeadas na porta.

Caso o dispositivo seja detectado corretamente, ele aparecerá em Network > Discovered como um Discovered ID e poderá ser adicionado à sua localidade.

https://siteengine.net.unesp.br/

Observação 1: é possível que o switch seja automaticamente adicionado ao site da unidade; assim, não ficará na guia Discovered permanentemente, pois será adicionado após sua descoberta.

Observação 2: O provisionamento via ZTP+ só está disponível às unidades onde o Core Extreme já estiver instalado.

A partir deste ponto o Switch deve estar conseguindo se comunicar com a Internet e poderá ser visualizado na lista de dispositivos descobertos no menu Network > Discovered, no Site Engine.

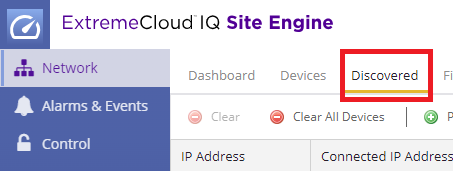

Clique na guia Discovered e visualize os dispositivos descobertos na rede. Note que a coluna Status apresentará o texto New para os ativos ainda não adicionados, podendo ser inseridos como novos dispositivos a serem monitorados. Selecione o switch e clique em Add Devices….

A janela Add Device será aberta, onde você poderá configurar definições gerais ou específicas para o dispositivo selecionado como, por exemplo, nome, Site e definições de VLAN.

Após escolher as definições, clique no botão Add no canto inferior direito.

Pronto! Agora o switch foi adicionado à lista de dispositivos da Unidade. Acesse o menu Network > Devices para visualizar todos os ativos de rede adicionados.

(Método Alternativo) Inclusão manual dos switches

Caso não haja servidor DHCP ativo realizando entrega de IPs (lease), é necessário configurar um IP manualmente no dispositivo. Para isso, acesse-o a partir do Terminal, respeitando as seguintes configurações:

Connection: Serial

Speed: 115200

Data bits: 8

Stop bits: 1

Parity: None

Flow control: XON/XOFF

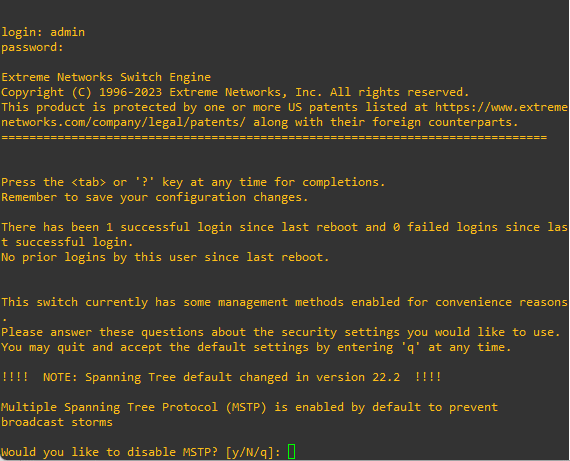

Conectando-se ao Switch via porta serial:

Para o primeiro login no dispositivo, utilize as credenciais 'admin', sem senha.

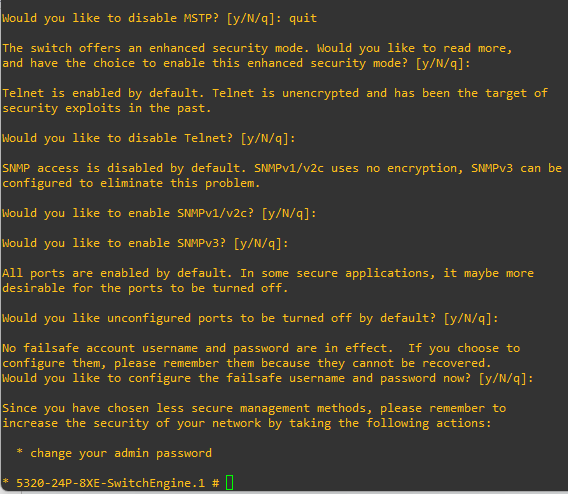

Por padrão, o switch virá com algumas configurações padrões e solicitará a configuração de alguns recursos iniciais. Você pode ignorar estas configurações, pressionando a tecla ‘q’ para sair e liberar o terminal. Estas configurações serão realizadas oportunamente.

Note o aviso para modificar a senha do usuário admin. Isso deve ser feito para evitar acessos não autorizados.

Com o terminal aberto, vamos realizar as configurações iniciais do switch. Para isso utilize os seguintes comandos:

Configurar a Vlan de Gerência:

create vlan SW-Mgmt tag 20

configure vlan SW-Mgmt ipaddress <IP> <Máscara>

configure vlan SW-Mgmt add ports 24 tagged

Nota: o endereço IP deve ser definido previamente pelo administrador da rede da Unidade.

Configurar a rota default:

configure iproute add default <IP do gateway>

Configurar o DNS:

configure dns-client add name-server 172.31.252.10

configure dns-client add domain-suffix <sufixo DNS da unidade>.unesp.br

Habilitar o acesso via SSH:

enable ssh2

Digite y + Enter para confirmar a criação da chave ssh.

Salve as configurações, usando o comando save e reinicie o dispositivo com o comando reboot.

O Site Engine também possui um recurso de descoberta de dispositivos na rede, facilitando a localização e inserção de ativos na plataforma de monitoramento de rede.

Para isso:

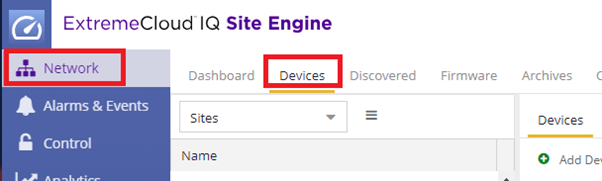

Acesse o menu Network > Devices > Devices.

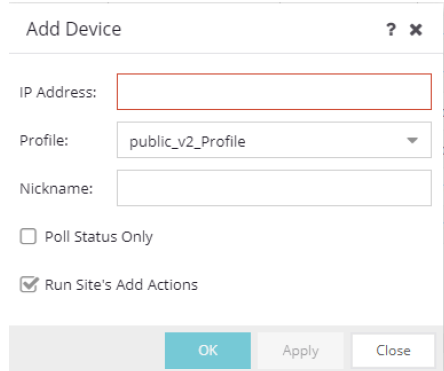

Selecione o Site desejado para atualizar o painel direito da plataforma. Clique em Devices e, em seguida, clique em Add Device.... A janela Add Device será aberta:

Insira o IP Address configurado para a interface de gerenciamento do switch. Selecione o perfil (Administration Profile) adequado e, se quiser, escolha um Nickname para identificar o dispositivo na listagem. Clique em OK para realizar a descoberta e adição do switch. Você pode usar o botão Apply se a intenção for adicionar mais algum dispositivo.

Depois de adicioná-lo(s) à lista de dispositivos será possível usá-lo(s) no ExtremeCloud IQ - Site Engine, efetuando monitoramento e aplicando configurações a ele(s).

Como localizar dispositivos na rede?

O Site Engine também possui um recurso de descoberta de dispositivos na rede, facilitando a localização e inserção de ativos na plataforma de gerenciamento.

Para isso:

Acesse o menu Network > Devices > Devices.

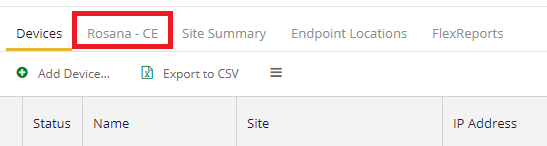

Note que inicialmente a opção selecionada será World. Role a janela, localize e selecione o Site da Unidade do lado esquerdo. Ao selecionar o Site correto a aba de Devices será atualizada. Veja que o nome do Site aparecerá ao lado de Devices no topo, clique neste site.

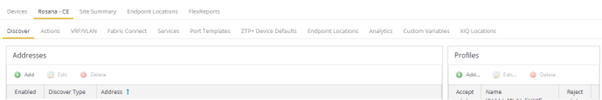

Um novo conteúdo será carregado com as subnets pertencentes à Unidade. É importante que o cadastro esteja correto para que a localização procure pelos dispositivos adequados.

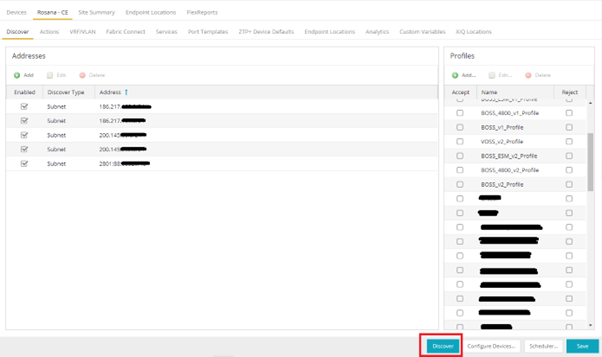

Abaixo e à direita, clique no botão Discover para iniciar a busca por dispositivos visíveis na(s) rede(s) adicionada(s).

Importante: verifique se o Administration Profile selecionado à direita é o perfil referente à sua Unidade.
